Når du starter et spennende prosjekt – enten det er å bygge en presis og feilfri CNC-maskin for skrivebordet eller en robotarm som beveger seg jevnt – er det ofte nøkkelen til suksess å velge riktige kjernekraftkomponenter. Blant en rekke utførelseskomponenter har mikrosteppermotorer blitt det foretrukne valget for produsenter, ingeniører og produsenter på grunn av deres presise åpne sløyfekontroll, utmerkede momentbevaring og relativt lave kostnader.
Men når du står overfor et bredt utvalg av modeller og komplekse parametere, hvordan velger du den mest passende mikrosteppermotoren for roboten eller CNC-maskinen din? Å velge feil alternativ kan føre til lav nøyaktighet, utilstrekkelig effekt eller til og med prosjektfeil. Denne veiledningen vil fungere som din ultimate valgmanual, og tar deg steg for steg for å avklare alle viktige faktorer og ta kloke beslutninger.
Trinn 1: Forstå kjernekravene – den grunnleggende forskjellen mellom roboter og CNC
Før du undersøker noen parametere, må du avklare kjernekravene i ditt applikasjonsscenario for motoren.
Robotprosjekter (som robotarmer, mobile roboter):
Kjernekrav: dynamisk respons, vekt, størrelse og effektivitet. Leddene til roboter krever hyppig start/stopp, variabel hastighet og retningsendringer, og motorens vekt påvirker direkte den totale belastningen og strømforbruket.
Viktige indikatorer: Vær mer oppmerksom på dreiemomentkurven (spesielt dreiemoment ved middels til høy hastighet) og effekt/vekt-forholdet.
CNC-maskinverktøy (som 3-aksede graveringsmaskiner, laserskjæremaskiner):
Kjernekrav: skyvekraft, jevnhet, opprettholdelse av dreiemoment og presisjon. CNC-maskinverktøy må overvinne stor motstand under skjæring eller gravering, opprettholde jevn bevegelse for å unngå vibrasjon og posisjonere nøyaktig.
Viktige indikatorer: Vær mer oppmerksom på å opprettholde dreiemoment ved lave hastigheter, mikrotrinnoppløsning for å redusere vibrasjon og motorstivhet.
Å forstå denne grunnleggende forskjellen er grunnlaget for alle påfølgende valgbeslutninger.
Trinn 2: Tolkning av de fem nøkkelparametrene til mikrosteppermotorer
Her er fem kjerneparametere du må være oppmerksom på i datahåndboken.
1. Størrelse og dreiemoment – hjørnesteinen i styrke

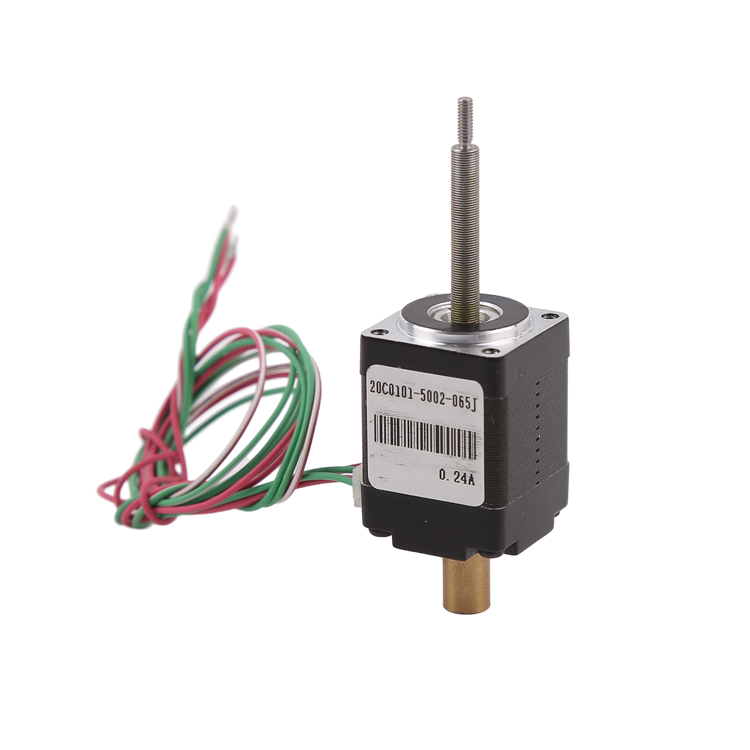

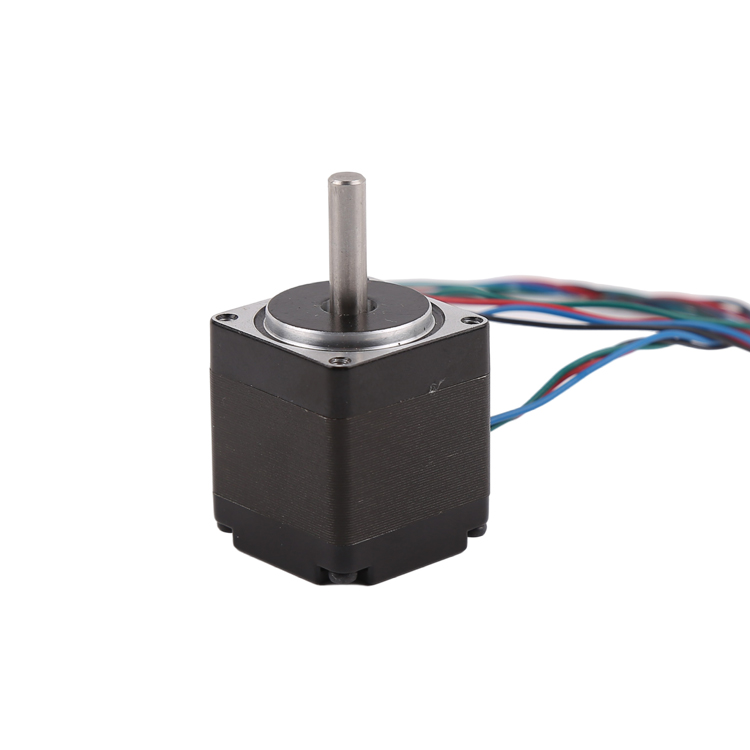

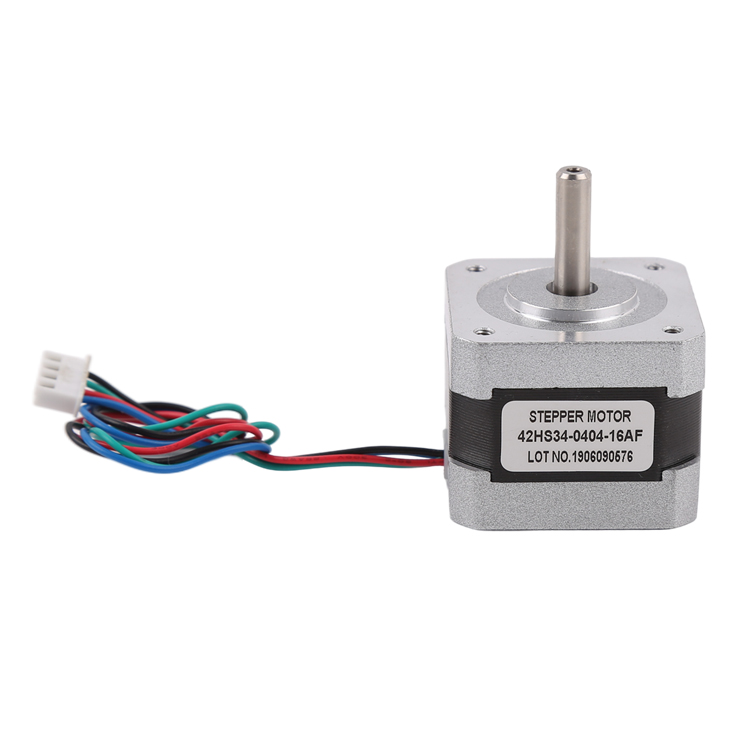

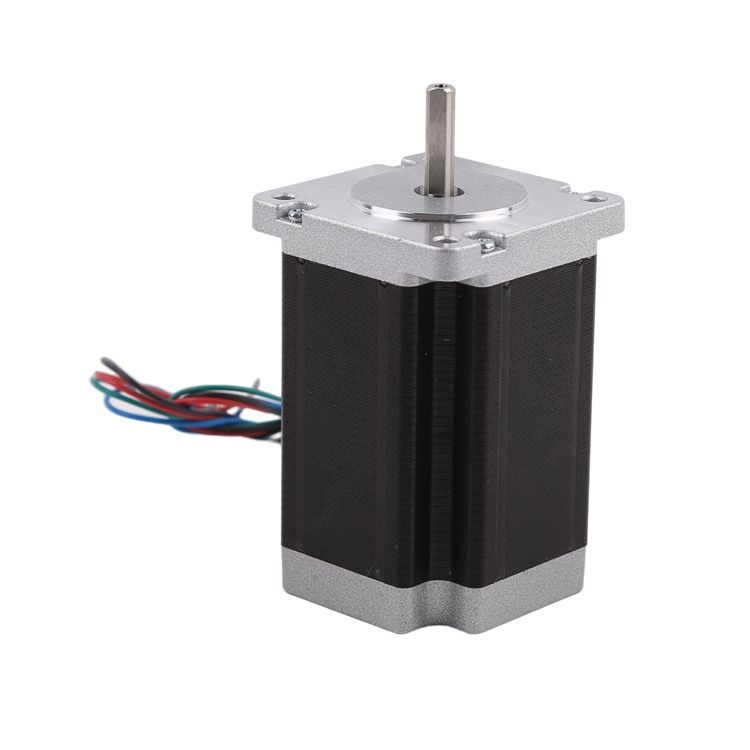

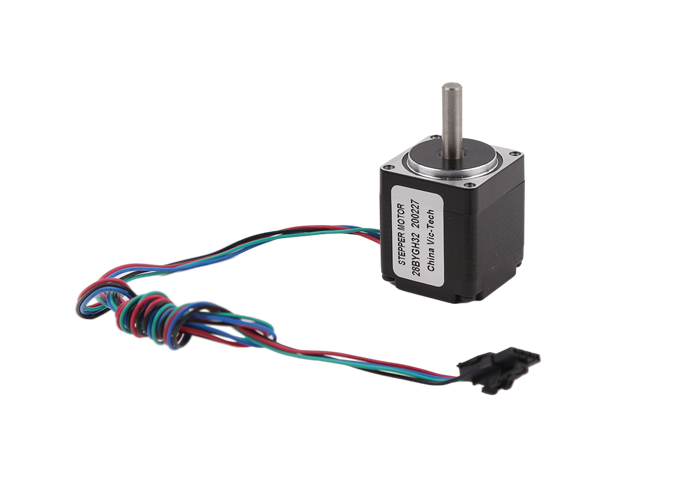

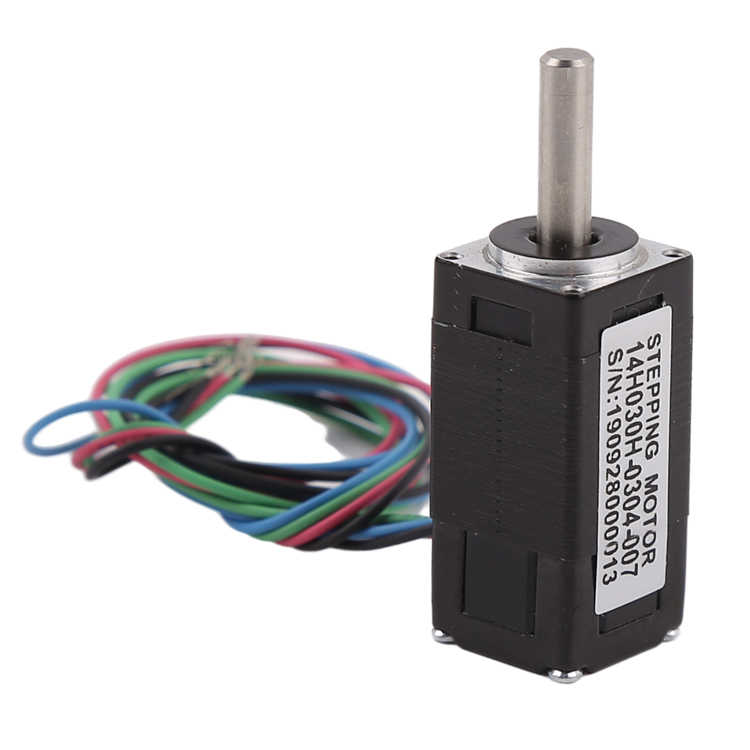

Størrelse (maskinens basisnummer): vanligvis uttrykt i millimeter (som NEMA 11, 17, 23). NEMA-standarden definerer installasjonsmålene til motorer, ikke ytelsen deres. NEMA 17 er den mest populære størrelsen for stasjonære roboter og CNC, og oppnår en god balanse mellom størrelse og dreiemoment. Den mindre NEMA 11/14 er egnet for robotkoblinger med lett belastning; den større NEMA 23 er egnet for store CNC-maskinverktøy.
Oppretthold dreiemoment: Enheten er N · cm eller Oz · in. Dette er det maksimale dreiemomentet motoren kan generere når den er drevet, men ikke roterer. Dette er den viktigste indikatoren for å måle styrken til en motor. For CNC-maskiner trenger du tilstrekkelig holdemoment til å motstå skjærekrefter; for roboter er det nødvendig å beregne det maksimale dreiemomentet som kreves for leddene.
Hvordan beregne nødvendig dreiemoment?
For CNC-maskiner er en grov tommelfingerregel at det kreves et dreiemoment som kan gi minst 20–30 N (omtrent 2–3 kilogram) aksialt trykk. Dette må omdannes gjennom skruens stigning og effektivitet. For roboter kreves komplekse dynamiske beregninger basert på armlengde, lastvekt og akselerasjon. Sørg for å la det være en dreiemomentmargin på 30–50 % for å håndtere usikre faktorer som friksjon og treghet.
2.Stegvinkel og nøyaktighet – stegets sjel
Trinnvinkel: for eksempel 1,8 ° eller 0,9 °. En 1,8 ° motor roterer én gang per 200 trinn, mens en 0,9 ° motor krever 400 trinn. Jo mindre trinnvinkelen er, desto høyere er motorens iboende nøyaktighet. En 0,9 ° motor er vanligvis jevnere når den går med lave hastigheter.
3. Strøm og spenning – samsvar mellom drivere
Fasestrøm: Enheten er ampere (A). Dette er den maksimale nominelle strømmen som hver fasevikling i motoren tåler. Denne parameteren bestemmer direkte hvilken drivenhet du bør velge. Driverens utgangsstrømkapasitet må samsvare med motoren.
Spenning: Motorer er vanligvis klassifisert for sin nominelle spenning, men den faktiske driftsspenningen kan være mye høyere enn dette (bestemt av driveren). Høyere spenning bidrar til å forbedre motorens høyhastighetsytelse.
4. Induktans og høyhastighetsytelse – viktige faktorer som lett overses
Induktans er en nøkkelfaktor som påvirker dreiemomentet til en motor ved høy hastighet. Motorer med lav induktans kan etablere strøm raskere, noe som resulterer i bedre ytelse ved høye hastigheter. Hvis leddene på roboten din må rotere raskt, eller hvis CNC-maskinen din ønsker å øke matehastigheten, bør du prioritere å velge modeller med lav induktans.
5. Akseltype og utgående ledningsmetode – detaljer om mekanisk tilkobling
Akseltyper: optisk akse, enkel flat aksel, dobbel flat aksel, giraksel. D-type trimming (enkel flat aksel) er den vanligste og kan effektivt forhindre at koblingen glir.
Utgående metode: direkte utgående eller plug-in. Plug-in-metoden (som 4-pinners eller 6-pinners flyhode) er praktisk for installasjon og vedlikehold, og er et mer profesjonelt valg.
Trinn 3: En uunnværlig partner – hvordan velge en steppermotordriver
Selve motoren kan ikke fungere og må kobles til en steppermotordriver. Driverens kvalitet bestemmer direkte systemets endelige ytelse.
Mikrosteg: Del et helt trinn inn i flere mikrotrinn (for eksempel 16, 32, 256 mikrotrinn). Hovedfunksjonen til mikrotrinn er å gjøre motorbevegelsen ekstremt jevn, noe som reduserer vibrasjoner og støy betraktelig, noe som er avgjørende for overflatekvaliteten til CNC-maskinverktøy.
Nåværende kontroll: Utmerkede drivere har automatisk halvstrømsfunksjon. Reduserer strømmen automatisk når motoren står stille, noe som reduserer varmeutvikling og energiforbruk.
Vanlige driverbrikker/moduler:
Inngangsnivå: A4988 – Lav kostnad, egnet for enkle robotprosjekter.
Vanlig valg: TMC2208/TMC2209 – Støtter stillegående kjøring (StealthShop-modus), går ekstremt stille, er et utmerket valg for CNC-maskinverktøy og gir mer avanserte kontrollfunksjoner.
Høy ytelse: DRV8825/TB6600 – gir støtte for høyere strøm og spenning, egnet for applikasjoner som krever større dreiemoment.
Huske: En god sjåfør kan maksimere motorens potensial.
Trinn 4: Praktisk utvelgelsesprosess og vanlige misoppfatninger
Firetrinns utvelgelsesmetode:
Definer last: Definer tydelig maksimalvekt, nødvendig akselerasjon og hastighet som maskinen din trenger for å bevege seg.
Beregn dreiemoment: Bruk en online momentkalkulator eller en mekanisk formel for å estimere nødvendig moment.
Foreløpig valg av motorer: Velg 2–3 kandidatmodeller basert på dreiemoment- og størrelseskrav, og sammenlign deres dreiemoment- og hastighetskurver.
Kampfører: Velg riktig drivermodul og strømforsyning basert på motorens fasestrøm og nødvendige funksjoner (som mute, høy subdivision).
Vanlige misforståelser (veiledning for å unngå groper):
Misforståelse 1: Jo større dreiemoment, desto bedre. For høyt dreiemoment betyr større motorer, tyngre vekt og høyere strømforbruk, noe som er spesielt skadelig for robotleddene.
Misforståelse 2:Fokuser kun på å opprettholde dreiemomentet og ignorer dreiemomentet ved høy hastighet. Motoren har et høyt dreiemoment ved lave hastigheter, men når hastigheten øker, vil dreiemomentet avta. Sørg for å sjekke diagrammet over dreiemomenthastighetskurven.
Misforståelse 3: Utilstrekkelig strømforsyning. Strømforsyningen er systemets energikilde. En svak strømforsyning kan ikke drive motoren til å yte sitt fulle potensial. Strømforsyningsspenningen bør være minst midtpunktet av driverens nominelle spenning, og strømkapasiteten bør være større enn 60 % av summen av alle motorfasestrømmer.
Trinn 5: Avanserte hensyn – Når må vi vurdere lukkede sløyfesystemer?
Tradisjonelle steppermotorer er åpen-loop-styrte, og hvis belastningen er for stor og fører til at motoren «mister trinn», kan ikke kontrolleren være oppmerksom på det. Dette er en fatal feil for applikasjoner som krever 100 % pålitelighet, for eksempel kommersiell CNC-maskinering.
Steppermotoren med lukket sløyfe integrerer en koder bak på motoren, som kan overvåke posisjonen i sanntid og korrigere feil. Den kombinerer fordelene med høyt dreiemoment for steppermotorer og pålitelighet for servomotorer. Hvis prosjektet ditt:
Ingen risiko for avvik er tillatt.
Det er nødvendig å utnytte motorens maksimale ytelse fullt ut (lukket sløyfe kan gi høyere hastigheter).
Den brukes til kommersielle produkter.
Så det er verdt å investere i et lukket steppersystem.
Konklusjon
Å velge riktig mikrosteppermotor for roboten eller CNC-maskinen din er et systemutviklingsprosjekt som krever omfattende vurdering av mekaniske, elektriske og kontrollaspekter. Det finnes ingen «beste» motor, bare den «mest passende» motoren.
For å oppsummere kjernepunktene, med utgangspunkt i applikasjonsscenarioet, prioriterer roboter dynamisk ytelse og vekt, mens CNC-maskiner prioriterer statisk dreiemoment og stabilitet. Ta godt vare på nøkkelparametrene dreiemoment, strøm og induktans, og utstyr den med en utmerket driver og tilstrekkelig strømforsyning. Gjennom veiledningen i denne artikkelen håper jeg at du trygt kan ta det perfekte valget for ditt neste store prosjekt, og sikre at kreasjonene dine kjører nøyaktig, kraftig og pålitelig.
Publisert: 25. september 2025
